Mandrino della lama per sega

I.Panoramica del prodotto

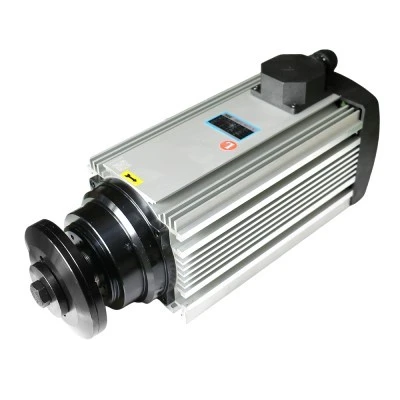

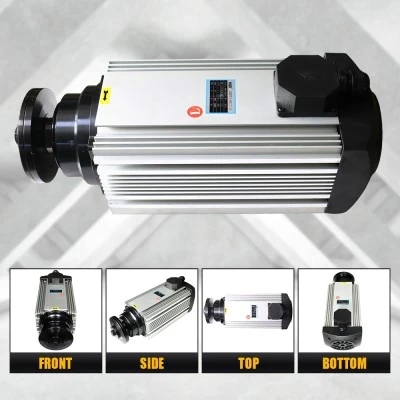

GDF716Z7.5 è un-grasso raffreddato ad aria-lubrificato ad alta-velocità dedicatoMandrino della lama per sega. Adottando la dissipazione del calore del raffreddamento ad aria e la lubrificazione con grasso dei cuscinetti, richiede una manutenzione ridotta. Con una potenza elevata di 7,5 kW, una velocità nominale di 6000 giri/min e una frequenza di 100 Hz, supporta la doppia tensione di 220 V/380 V per adattarsi alle diverse condizioni di alimentazione. L'intera macchina è caratterizzata da una durata stabile e da una struttura compatta per una facile integrazione dell'attrezzatura.

Supporta la rotazione avanti e indietro, adotta il montaggio con slot a T- ed eccellenti prestazioni di bilanciamento dinamico per un'installazione semplice e un funzionamento stabile. Abbinato ai meccanismi di taglio della lama per la lavorazione del legno e del taglio di profili, questo mandrino deve essere utilizzato insieme a un convertitore di frequenza abbinato.

II.Introduzione e caratteristiche del prodotto

(1)Principio di funzionamento

ILmandrino della lama della segaè un elettromandrino a-frequenza variabile ad alta-velocità prodotto daLishui City Hengli Automation Technology Co.,LTD. Alimentato da un'alimentazione a frequenza-variabile con uscita a 100 Hz da un convertitore di frequenza, converte l'energia elettrica in energia meccanica rotativa. L'estremità di uscita del mandrino blocca le lame della sega e la rotazione ad alta-velocità del mandrino motore spinge le lame della sega per completare il taglio.

I cuscinetti sono lubrificati con grasso e il guscio dissipa il calore tramite il raffreddamento ad aria. L'intero mandrino è sottoposto a calibrazione del bilanciamento dinamico con struttura a chiave completa per garantire una rotazione stabile ad alta velocità e sono disponibili sia la modalità di rotazione avanti che quella inversa.

(2) Vantaggi del prodotto

1. Alta potenza e alta rigidità

La potenza di 7,5 kW e la velocità costante di 6.000 giri/min forniscono una coppia di taglio sufficiente per superfici di taglio ultra-lisce. Il corpo rigido resiste agli urti di taglio e sopprime le vibrazioni per prestazioni di taglio stabili.

2. Compatibilità doppia tensione

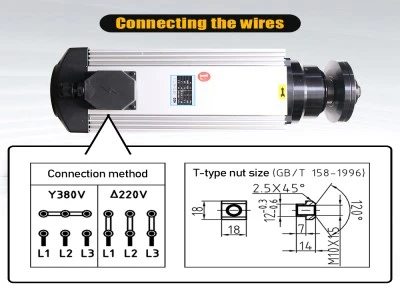

Due modalità di cablaggio (△220V / Y380V) si adattano alle condizioni di alimentazione di diversi stabilimenti.

3. Basso costo di manutenzione

Il design del raffreddamento ad aria elimina i sistemi di circolazione del raffreddamento ad acqua; la lubrificazione a grasso dei cuscinetti elimina i complessi lavori di manutenzione del circuito idraulico.

4. Installazione semplice

Le fessure a T-nella parte inferiore del guscio collaborano con i dadi a T-standard nazionali per un fissaggio rapido. Il bilanciamento dinamico pre-finito in fabbrica riduce le vibrazioni e il rumore di funzionamento.

5. Corrispondenza universale e costi di supporto bassi

Compatibile con le condizioni di lavoro di taglio tradizionali, facile per il montaggio di nuove macchine e il rinnovamento di vecchie attrezzature.

(3) Specifiche e selezione del modello

Questo mandrino è adatto per condizioni di taglio con carico medio e pesante-e deve essere azionato da un convertitore di frequenza di potenza corrispondente. Scegli la connessione a triangolo per l'alimentazione in loco da 220 V-e la connessione a stella per l'alimentazione a 380 V. L'intero mandrino pesa 31 kg, quindi la capacità portante del telaio dell'attrezzatura deve essere presa in considerazione durante la progettazione del telaio. È progettato per il funzionamento continuo a 6000 giri/min e non deve funzionare a velocità eccessiva.

III.Parti e applicazioni corrispondenti

(1) Prodotti di supporto

Funzione: Dotato di lame per tagliare, tranciare e rifilare legno, profili e piastre in alluminio, adatto per la ristrutturazione di tutti i tipi di macchine utensili da taglio e per l'assemblaggio di nuove macchine.

Dovrà essere azionato da un convertitore di frequenza con specifiche abbinate. Per il fissaggio del mandrino vengono utilizzati dadi a T-standard nazionali. È possibile installare lame per sega con dimensioni corrispondenti. Il cablaggio può adottare un collegamento a stella o a triangolo in base all'alimentazione locale, con cavi di alimentazione configurati come richiesto. Ampiamente applicabile ai progetti personalizzati di assemblaggio di macchine da taglio e rinnovamento delle attrezzature.

(2) Scenari applicativi

1. Utilizzato principalmente per la lavorazione del legno, la lavorazione di profili in alluminio e il rinnovamento di apparecchiature per piastre. I clienti target includono produttori di macchinari completi, piccole fabbriche di lavorazione, restauratori di apparecchiature e fornitori di rinnovamento di macchinari di seconda mano.

2.Lavorazione del legno (la più grande condivisione di applicazioni)

Taglio e tranciatura di pannelli per mobili; taglio del legno, rifilatura bordi e taglio tenoni per seghe circolari presso officine europee e americane; Taglio ad angolo di 45 gradi di porte e finestre in legno. I produttori esteri di macchinari per il legno acquistano in grandi quantità per l'installazione di apparecchiature originali e grandi quantità di mandrini vengono utilizzati per la sostituzione delle vecchie macchine.

3.Lavorazione di alluminio e metalli non-ferrosi

Taglio di profili in alluminio per porte e finestre, codici angolari, materiali decorativi in ​​alluminio per facciate continue e lamiere sottili di rame. I clienti apprezzano la coppia e l'equilibrio dinamico per ridurre le bave sulle superfici di taglio.

4. Pannelli compositi e di plastica

Taglio e rifilatura dei bordi di pannelli in PVC, acrilico e artificiale, ampiamente adottati dalle fabbriche di pubblicità e materiali da costruzione.

5.Ristrutturazione e riparazione delle attrezzature

Aggiornamento del motore e sostituzione di vecchie macchine, installazione di funzioni di taglio aggiuntive sull'attrezzatura; i fornitori di manutenzione e integrazione acquistano mandrino + convertitore di frequenza come set completi.

6.Macchine speciali non-standard

Taglio in linea su linee di produzione e stazioni di taglio di linee di produzione automatizzate.

Non applicabile: taglio di acciaio spesso-per impieghi gravosi. Questo mandrino è adatto solo alla lavorazione del legno, dell'alluminio e della plastica.

IV.Certificati e conformità

V. Imballaggio e logistica

Imballaggio standard in cassa di legno per esportazione con schiuma antiurto all'interno per proteggere ilMandrino della lama per sega. Sono disponibili molteplici canali logistici per il trasporto marittimo, aereo e di consegna espressa per servire i clienti esteri.

VI. Contattaci

Produttore: Lishui City Hengli Automation Technology Co.,LTD

Benvenuti a distributori globali di macchinari, fabbriche di attrezzature e proprietari di impianti di lavorazione per richiedere informazioni, campionare ed effettuare ordini all'ingrosso per i nostriMandrino della lama per segae supporto dei convertitori di frequenza.

E-mail: admin@hengli-hltnc.com

Whatsapp: +86 13884328311

WeChat: 18767839274
