Guida lineare

Cos'è la guida lineare?

Le guide lineari vengono utilizzate come guida per spostare con precisione la tavola della macchina nella direzione del suo asse X o Y. Le apparecchiature per la produzione di semiconduttori o gli apparecchi di ispezione che richiedono un'elevata precisione nel posizionamento sono uno dei loro buoni esempi di applicazione.

Vantaggi della guida lineare

01/

Caratteristiche di buon orientamento ed elevata rigidità
La precisione di guida è l'indice prestazionale di base delle guide lineari. Quando la parte mobile si muove lungo il binario di guida, la linearità del binario mobile può essere mantenuta indipendentemente dal carico, in modo che il binario di guida venga mantenuto bene e si realizzi un movimento senza spazi vuoti, in modo che la parte mobile abbia le caratteristiche di buona rigidità.

02/

Elevata precisione di posizionamento
Poiché il metodo di attrito della guida lineare è l'attrito volvente, funziona senza intoppi. Quando viene avviata la tavola della macchina utensile, non si verificherà alcun fenomeno di scansione, garantendo così l'accuratezza della precisione di posizionamento.

03/

Buona resistenza all'usura
La guida lineare ha attrito volvente, il coefficiente di attrito è 1/40 del coefficiente di attrito radente e la durezza superficiale del materiale è elevata, quindi la resistenza all'usura della guida può essere mantenuta a lungo e la camminata la precisione delle parti funzionanti può essere mantenuta.

04/

Adatto per movimenti ad alta velocità
A causa della sua bassa resistenza all'attrito, le parti mobili possono essere spostate con meno potenza. Il calore generato dall'attrito è piccolo, quindi le parti mobili possono muoversi ad alta velocità.

Perché scegliere noi

Controllo di qualità:

Disponiamo di personale professionale per monitorare il processo di produzione, ispezionare i prodotti e garantire che il prodotto finale soddisfi gli standard, le linee guida e le specifiche del livello di qualità richiesto.

Alta qualità:

I nostri prodotti sono fabbricati o realizzati secondo standard molto elevati, utilizzando i materiali e i processi di produzione più pregiati.

Una soluzione unica:

Dall'inizio della richiesta e durante l'intero processo fino al ricevimento della merce. ci dedichiamo a supportarti in ogni fase del percorso.

Servizio online 24 ore su 24:

Cerchiamo di rispondere a tutte le preoccupazioni entro 24 ore e i nostri team sono sempre a tua disposizione in caso di emergenza.

Tipi di guida lineare

Guide a coda di rondine

La sporgenza si trova normalmente sulla rotaia fissa o sulla fondazione, mentre il negativo del carrello è incorporato in essa. Una tabella a coda di rondine è un termine usato per descrivere questa configurazione. Le rotaie a coda di rondine sono robuste, con la capacità di sopportare carichi radiali e laterali. Con questi vengono comunemente utilizzate macchine utensili di grandi dimensioni, come torni, sagomatrici e fresatrici.

Rotaie boxway

I binari a scatola, come i binari a coda di rondine, sono semplici cuscinetti di superficie. Tuttavia, invece di una sporgenza a coda di rondine, queste presentano un lardo quadrato con flange a forma di T nella parte superiore. Grazie alla maggiore superficie di contatto tra il carrello e la rotaia, possono sopportare carichi più pesanti rispetto alle rotaie a coda di rondine.

Guide con cuscinetti a manicotto

La facilità d'uso e la capacità di gestire pesi applicati in qualsiasi direzione sono due vantaggi dell'utilizzo delle guide con cuscinetti a manicotto. Non sono robuste come le guide a coda di rondine e a scatola, quindi sono adatte solo per applicazioni da leggere a medie.

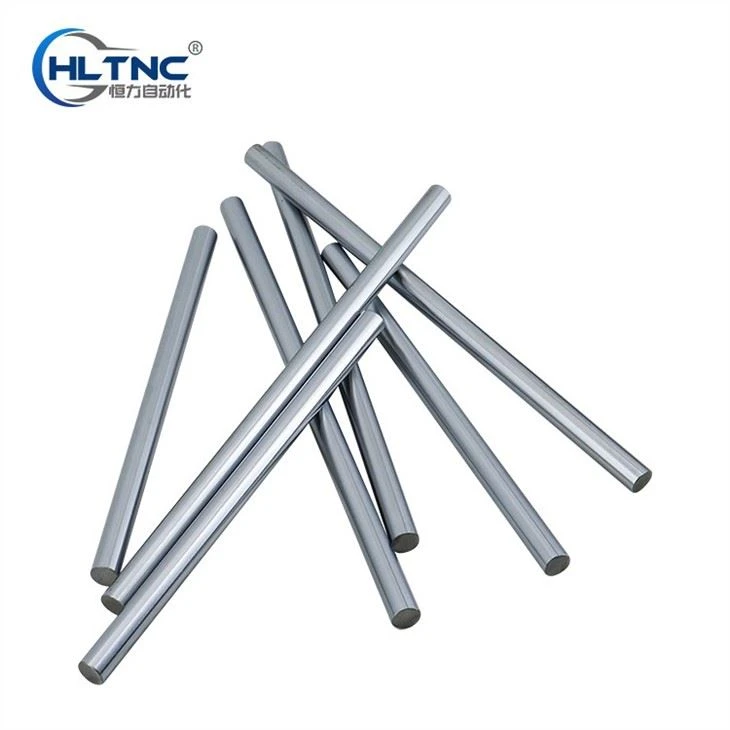

Boccole lineari a sfere

Questo tipo è analogo alle guide con cuscinetti a manicotto; tuttavia utilizza cuscinetti a sfera anziché semplici boccole. All'interno delle boccole sono inclusi cuscinetti a ricircolo di sfere. Il ricircolo può essere di natura tangenziale o radiale. Il percorso di ritorno delle sfere a ricircolo tangenziale è orientato lateralmente o tangente all'albero.

Materiale della guida lineare

Le guide lineari sono generalmente realizzate in acciaio ad alta resistenza, temprato e zincato in modo da resistere alla corrosione. Prodotto mediante un processo di trafilatura a freddo, il metallo viene modellato e profilato prima di aggiungere una guida a rulli.

Applicazione della guida lineare

Macchine CNC

Le macchine CNC sono macchine controllate da computer utilizzate per creare parti di precisione. Le guide lineari vengono utilizzate sulle macchine CNC per contribuire a creare tagli precisi e ripetibili. Le guide lineari possono essere cuscinetti lineari a sfere o cuscinetti lineari a rulli. Le macchine CNC sono utilizzate in una varietà di settori per creare parti per qualsiasi cosa, dai dispositivi medici ai motori a reazione.

Stampanti 3D

Stampanti 3D che utilizzano guide lineari Sappiamo tutti quanto siano diventate importanti le stampanti 3D negli ultimi anni. Ci permettono di creare cose che non avremmo mai pensato possibili e hanno una vasta gamma di applicazioni. Quello che potresti non sapere è che molte stampanti 3D utilizzano guide lineari per migliorare la precisione delle loro stampe.

Attrezzatura ottica

Apparecchiature ottiche Le guide lineari vengono utilizzate in una varietà di applicazioni, comprese le apparecchiature ottiche. Qui diamo uno sguardo a come vengono utilizzate le guide lineari nelle apparecchiature ottiche e ai vantaggi che offrono. Le guide lineari vengono utilizzate nelle apparecchiature ottiche per una serie di motivi.

Attrezzature mediche

Un tipo di guida lineare utilizzata in una varietà di applicazioni mediche è la vite a ricircolo di sfere. Le viti a ricircolo di sfere sono comunemente utilizzate nei letti ospedalieri e nei tavoli da esame per consentire un posizionamento facile e preciso dei pazienti. Anche i tavoli operatori e le macchine a raggi X utilizzano viti a ricircolo di sfere per posizionare i pazienti e le attrezzature. Un altro tipo di guida lineare utilizzata nelle applicazioni mediche è il motore lineare.

Componenti della guida lineare

Binari di guida

Si tratta di binari lunghi e lineari che guidano il movimento del sistema di guida lineare. Solitamente sono realizzati in acciaio o alluminio e possono avere profili e dimensioni diverse, a seconda dell'applicazione specifica.

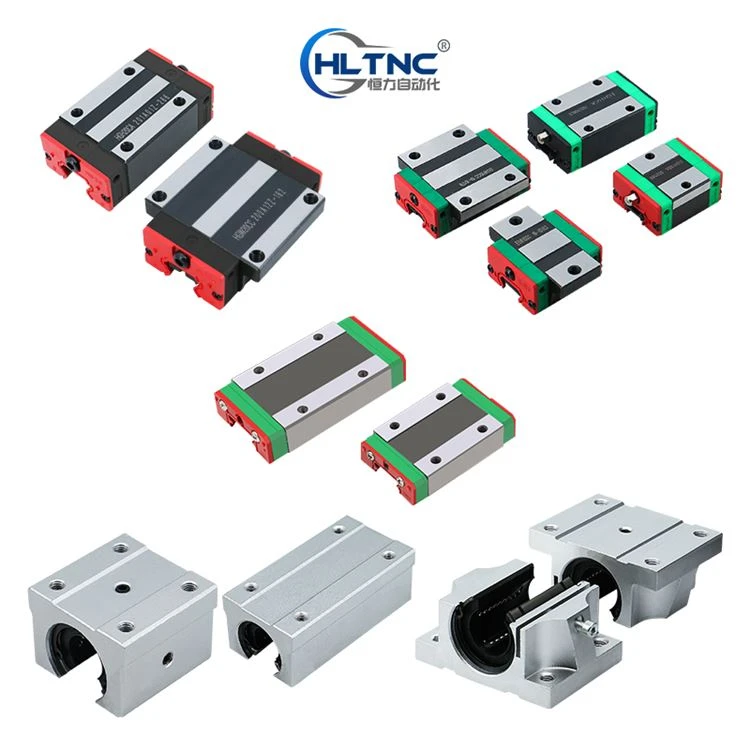

Blocchi guida o carrelli

Questi sono i componenti mobili che scorrono sulle rotaie di guida e supportano il carico. Possono essere realizzati in vari materiali come plastica o acciaio e possono avere forme e dimensioni diverse a seconda della specifica applicazione.

Sistema di lubrificazione

Le guide lineari spesso richiedono lubrificazione per ridurre l'attrito e l'usura tra le guide e i blocchi guida. A seconda dell'applicazione possono essere utilizzati diversi tipi di sistemi di lubrificazione come olio o grasso.

La fine si ferma

Si tratta di componenti che limitano la corsa del sistema di guida lineare, impedendo ai pattini di guida di spostarsi oltre un certo punto. Possono essere meccanici o elettronici e sono importanti per prevenire danni al sistema o al carico.

Manutenzione della guida lineare

Pulire regolarmente la guida lineare
La pulizia regolare delle guide lineari è essenziale per evitare che i detriti si accumulino e causino danni. Pulire la superficie delle guide con un panno pulito e privo di lanugine per rimuovere eventuali tracce di sporco o polvere.

Lubrificare le guide lineari
Una corretta lubrificazione è essenziale per ridurre l'attrito e prolungare la durata delle guide lineari. Applicare la lubrificazione alle guide e ai cuscinetti secondo le raccomandazioni del produttore.

Controllare il precarico
Il precarico è un fattore critico nel determinare le prestazioni delle guide lineari. L'ispezione regolare del precarico garantisce che la guida funzioni al suo livello ottimale.

Mantenere la superficie di montaggio
La superficie di montaggio delle guide lineari deve essere regolarmente controllata e mantenuta pulita per garantire il corretto posizionamento delle guide. È necessario eliminare qualsiasi sporco o usura e adottare misure correttive.

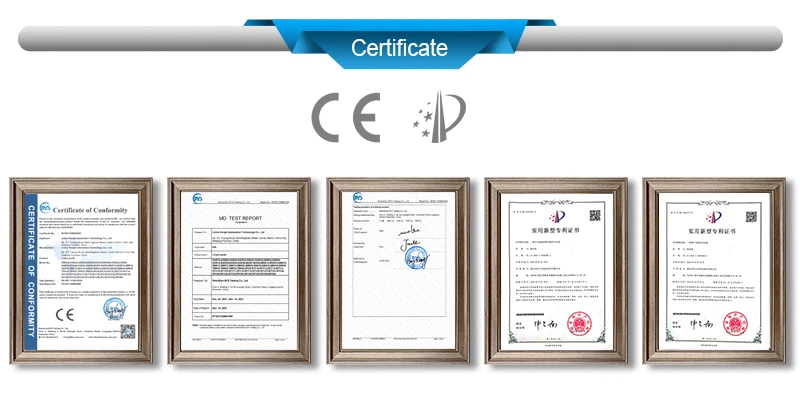

Certificazioni
